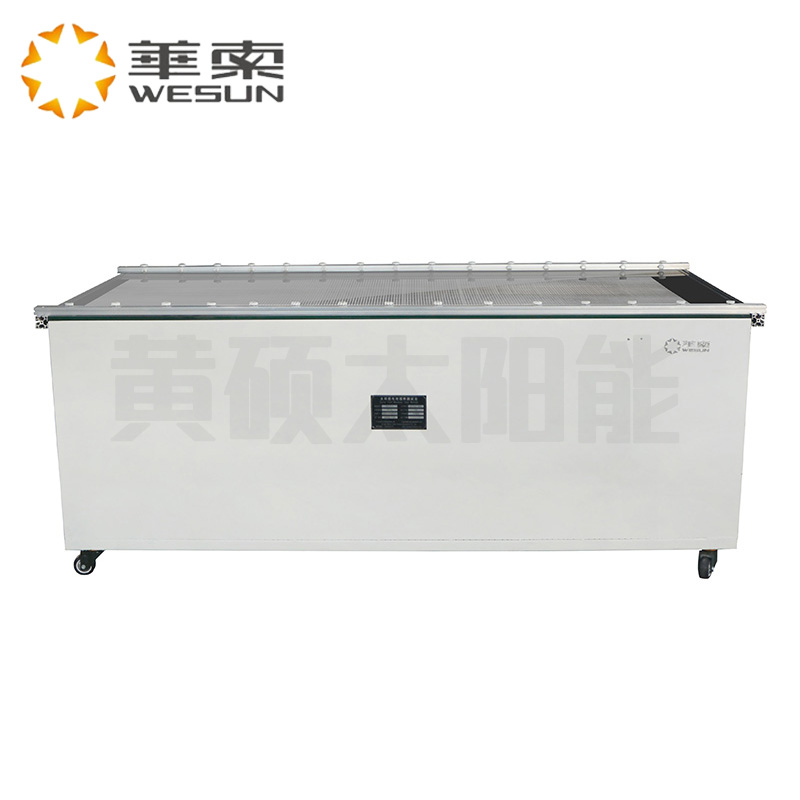

WS-ZJ/A/B系列太陽能電池組件測試儀
寧波黃碩太陽能有限公司（以下簡稱本公司），注冊商標“華索 wesun”是一家研發型的高科技企業，致力于太陽能光伏產品測試與生產自動化設備的研究、開發與銷售，以及太陽能發電系統設計與安裝服務，擁有太陽能電池片測試技術自主知識產權。
WS-ZJ/A/B系列產品是一款性價比優勢的太陽能電池組件測試儀，該儀器是在模擬AM1.5G光譜條件下測試太陽能電池組件各項性能圖形、參數的專用設備。
儀器經中國計量科學研究院檢測，各項指標達到ASTME-927和IEC60904-9A級標準。
WS-ZJ/A/B系列太陽能電池組件測試儀具有如下優點：
Ø 計算機控制采集數據將電流和電壓繪制I-V特性曲線，采用紅外溫度傳感器進行實時組件溫度測量，實現I-V數據的溫度補償。
Ø 測試速度快，速度可達≤900PCS/小時，采用模塊化設計，電控故障率低，操作效率高，易維護。
Ø 穩定性高，易校片，短時穩定度≤0.2%；長時穩定度≤0.5%。
Ø 采用獨特的光路設計，二合一濾光片，66點不均勻度≤2%。
Ø 軟件界面美觀、操作方便，具有實測數據保存功能，方便分析、處理、引用。
Ø 采用雙向?qū)к壗Y(jié)構，組件放置和卸載方便，具有多光強測試功能。
Ø 20A大電流量程。
WS-ZJ/A
WS-ZJ/B
使用對象
該測試儀主要面向太陽能電池組件、太陽能電池片生產廠商，以及從事太陽能研究的科研院校等。本公司竭誠為用戶提供測試儀使用、維護等售后服務。
技術參數
|
型號 |
WS-ZJ/A |
WS-ZJ /B |
|
測試儀器尺寸 |
|
外觀尺寸 (長 × 寬 × 高) |
250×150×90 cm3 |
220×130×80 cm3 |
|
儀器重量 |
650KGS |
450KGS |
|
模擬太陽器 |
|
可測面積 |
＜220× 120 cm2 |
＜205× 105 cm2 |
|
燈管類型 |
脈沖環形氙燈 |
|
光譜 |
AM 1.5G（A級） |
AM 1.5G（B級） |
|
燈管壽命(平均閃光次數) |
100,000次 |
150,000次 |
|
光強范圍 |
200 – 1,200 W/m2 |
|
充電時間 |
≤ 4s |
|
脈沖寬度 |
10ms |
|
光譜分布等級 (IEC 60904-9) |
A級/B 級 |
A級/B 級 |
|
光強穩定性(IEC 60904-9) |
A級（短時穩定度≤0.2%；長時穩定度≤0.5%） |
|
發光不均勻度(IEC 60904-9) |
A級（≤2%） |
|
打光模式 |
反射式 |
直射式 |
|
功率消耗 |
|
電壓, 頻率 |
單相AC 190V-240V, 50/60 Hz |
|
功率 |
＜4 kW |
＜2 kW |
|
平均功率 |
1 kW/h |
|
正向測試（WS-ZJ/A） |
|
電壓量程 |
1V/10V/50V/100V |
|
電流量程 |
0.25A/1A/2.5A/10A/20A |
|
電流/電壓分辨率 |
0.025% |
|
重復精度 |
A級（≤0.5%,IEC 60904-7） |
|
I/V測量持續的時間 |
10ms |
|
數模轉換和模數轉換的分辨率 |
12 bit |
|
曲線上測試點數量 |
600 |
|
數據采集速度 |
＜5 μs |
|
測試速率 |
＜單次4S以內 |
＜單次3S以內 |
|
被測組件功率范圍 |
3W—350W |
|
系統控制和軟件 |
|
溫度傳感器 |
有 |
|
計算機硬件 |
有 |
|
軟件（包含資料庫） |
有 |
|
條形碼顯示/印刷 |
可選擇 |
|
主要部件 |
|
計算機系統 |
聯想/惠普品牌機 |
|
軟件 |
Wesun-V2.3 |
|
氙燈 |
1600W脈沖氙燈 |
|
濾光玻璃 |
AM1.5G (A級) |
AM1.5G (B級) |
工作環境
|
項目 |
規格 |
|
工作溫度 |
0-55℃ |
|
儲存溫度 |
-25-75℃ |
|
工作濕度 |
5-95%RH |
|
儲存濕度 |
5-95%RH |
|
工作環境 |
無腐蝕性氣體 |
|
|
